Предел длительной прочности металлов

Обычное испытание на растяжение показывает, как металл ведет себя при сравнительно кратковременном нагружении. Но для деталей, которые работают под нагрузкой сотни и тысячи часов, этого недостаточно. Материал может сохранять высокую прочность при кратковременном испытании и при этом постепенно терять способность сопротивляться разрушению при длительном воздействии температуры и напряжения.

Именно для таких задач используют испытания на длительную прочность. Они особенно важны для жаропрочных сталей и сплавов, применяемых в энергетике, авиации, металлургии, нефтехимическом оборудовании и других системах, где нагрузка и повышенная температура действуют длительное время. Для металлов метод испытания на длительную прочность установлен ГОСТ 10145-81 «Металлы. Метод испытания на длительную прочность».

Что такое предел длительной прочности

Предел длительной прочности — это напряжение, вызывающее разрушение металла за заданное время испытания при постоянной температуре.

Смысл показателя проще всего понять на примере. Один и тот же металл при одинаковой температуре может выдерживать сравнительно высокое напряжение в течение нескольких часов, но для работы в течение тысяч часов допустимое напряжение должно быть ниже. Поэтому длительная прочность всегда связана сразу с тремя параметрами:

• напряжением;
• температурой;
• временем до разрушения.

Без указания времени и температуры сама величина длительной прочности теряет практический смысл.

Почему обычной прочности недостаточно

При кратковременном испытании образец нагружается до разрушения за относительно небольшой промежуток времени. В реальной эксплуатации многие детали работают иначе. Нагрузка действует непрерывно, а температура остается высокой месяцами или годами.

В таких условиях в металле постепенно развиваются процессы, которые практически не проявляются при обычном растяжении. Накапливается пластическая деформация, меняется структура материала, увеличивается вероятность образования и развития повреждений. Поэтому высокая прочность при кратковременном испытании сама по себе не гарантирует надежную работу материала в течение длительного срока при нагреве.

Как связаны напряжение и время до разрушения

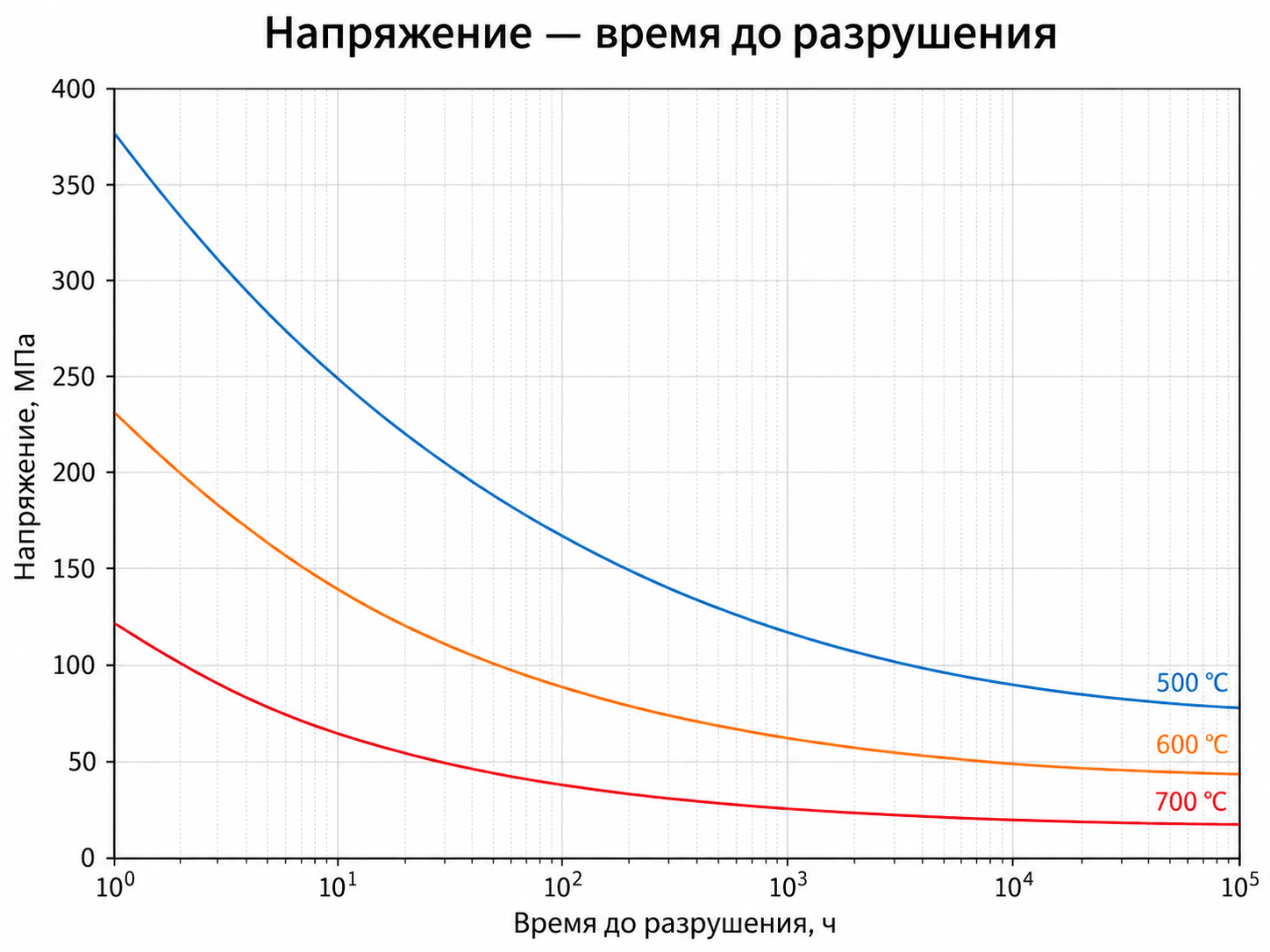

Одна из основных зависимостей при испытании на длительную прочность — связь между приложенным напряжением и временем до разрушения. Чем выше напряжение при одной и той же температуре, тем меньше обычно время, которое образец способен выдержать до разрушения. При снижении напряжения продолжительность испытания возрастает. Для оценки материала проводят серию испытаний при нескольких уровнях нагрузки. Полученные результаты позволяют построить зависимость «напряжение — время до разрушения» и определить напряжение, соответствующее заданной продолжительности работы.

Например, для инженерной задачи может быть важна не максимальная нагрузка вообще, а напряжение, при котором материал способен проработать 1000, 10 000 или больше часов при установленной температуре.

Как влияет температура

Температура — один из ключевых факторов длительной прочности. При ее повышении процессы пластической деформации и структурных изменений в металле ускоряются. В результате при одном и том же напряжении время до разрушения обычно сокращается. Поэтому результаты длительных испытаний нельзя автоматически переносить с одной температуры на другую. Для каждого температурного режима получают собственные экспериментальные данные. На практике это означает, что испытательная система должна не только создавать необходимую нагрузку, но и длительно поддерживать заданную температуру образца с требуемой стабильностью.

Как проводится испытание на длительную прочность

Образец устанавливают в захваты испытательной машины, помещают в температурную зону и нагревают до заданного режима. После стабилизации температуры прикладывают установленную нагрузку. Далее образец длительно находится под постоянным воздействием нагрузки и температуры — вплоть до разрушения либо до достижения условия, предусмотренного методикой.

Одним из основных результатов является время до разрушения при заданном напряжении и постоянной температуре. Для серии образцов испытания проводят при разных уровнях напряжения, после чего результаты сравнивают и используют для определения характеристик длительной прочности. Здесь особенно важна стабильность режима. Незначительное отклонение температуры или нагрузки, которое при кратковременном испытании могло бы быть малозаметным, при длительном тесте способно существенно повлиять на результат.

Длительная прочность и ползучесть — в чем разница

Эти испытания часто проводят на одном классе оборудования, но они отвечают на разные вопросы. При испытании на ползучесть основное внимание уделяется тому, как меняется деформация образца во времени при заданной нагрузке и температуре. При испытании на длительную прочность ключевой результат — способность образца сохранять целостность в течение определенного времени и момент его разрушения.

Поэтому ползучесть характеризует развитие деформации, а длительная прочность — сопротивление разрушению при продолжительном нагружении. На практике оба показателя дополняют друг друга и дают более полное представление о поведении материала при длительной эксплуатации.

Какое оборудование применяется

Для таких испытаний используют специализированные машины, рассчитанные на длительное поддержание нагрузки и непрерывную работу в течение всего испытательного цикла.

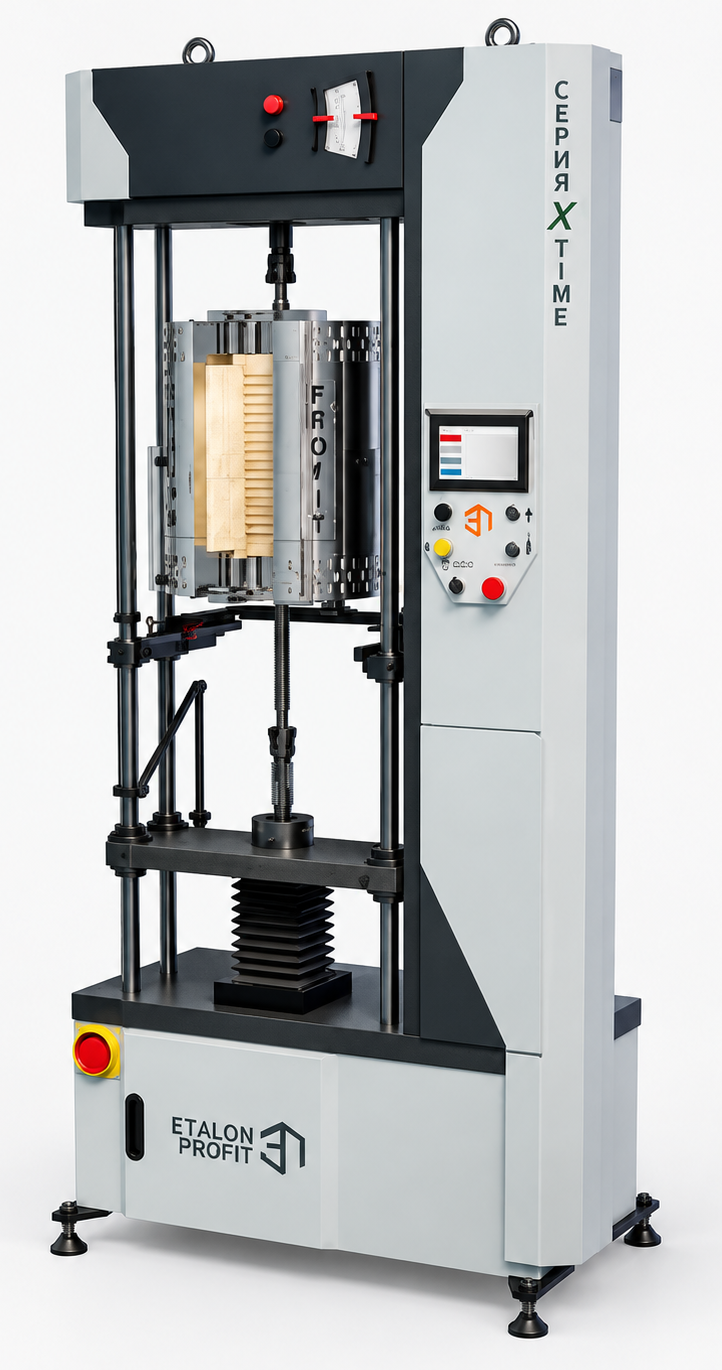

«Эталон-Профит» выпускает машины серии X-TIME для испытаний на длительную прочность, ползучесть и релаксацию напряжений. В серии применяются разные принципы нагружения: грузовое и пружинное рычажное, электромеханическое и непосредственное грузовое. Для высокотемпературных испытаний машины могут комплектоваться температурным оборудованием и средствами измерения деформации. Выбор исполнения зависит от требуемой силы, диапазона температур, типа образца, продолжительности испытания и требований нормативной документации.

Что влияет на достоверность результата

Длительное испытание предъявляет повышенные требования к стабильности всей системы. На результат особенно влияют:

• точность и постоянство нагрузки;
• стабильность температуры;
• равномерность нагрева рабочей части образца;
• правильность установки и соосность образца;
• качество изготовления образца;
• надежность регистрации времени и параметров испытания.

Чем дольше продолжается испытание, тем важнее контроль этих факторов. Систематическое отклонение, сохраняющееся сотни часов, может существенно изменить итоговый результат.

Где применяют результаты

Данные по длительной прочности используют при выборе материалов и оценке деталей, которые должны работать под нагрузкой при повышенной температуре: элементов турбин, котлов, трубопроводов, печного оборудования, авиационных двигателей и других ответственных конструкций. Главная ценность такого испытания в том, что оно отвечает не только на вопрос «какую нагрузку выдерживает металл?», но и на более практичный — «как долго он сможет выдерживать эту нагрузку при заданной температуре?» Именно поэтому предел длительной прочности рассматривают отдельно от характеристик кратковременной прочности и используют при оценке материалов для длительной эксплуатации.
