Ударная вязкость металлов

Ударная вязкость металла характеризует его способность сопротивляться разрушению при кратковременной динамической нагрузке. Эта характеристика особенно важна для сталей и сплавов, работающих при ударах, вибрации, низких температурах и других условиях, повышающих риск хрупкого разрушения. Высокая прочность при статическом растяжении не означает автоматически высокой стойкости к удару. Поэтому испытание на ударный изгиб дополняет испытания на растяжение и позволяет оценить поведение материала при быстром нагружении.

В России для таких испытаний применяется ГОСТ 9454-2025 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах». Стандарт распространяется на черные и цветные металлы, сплавы и изделия из них.

Что показывает ударная вязкость

При испытании металлический образец разрушают одним ударом маятника. По разности энергии маятника до удара и после разрушения определяют работу удара — энергию, поглощенную образцом. Ударную вязкость определяют с учетом работы удара и начальной площади рабочего сечения образца в месте концентратора напряжений. Поэтому она позволяет сопоставлять сопротивление разрушению у образцов установленной геометрии. В зависимости от формы концентратора применяются показатели KCU, KCV и KCT. Для наиболее распространенных испытаний используют KCU и KCV.

Испытание металлов по методу Шарпи

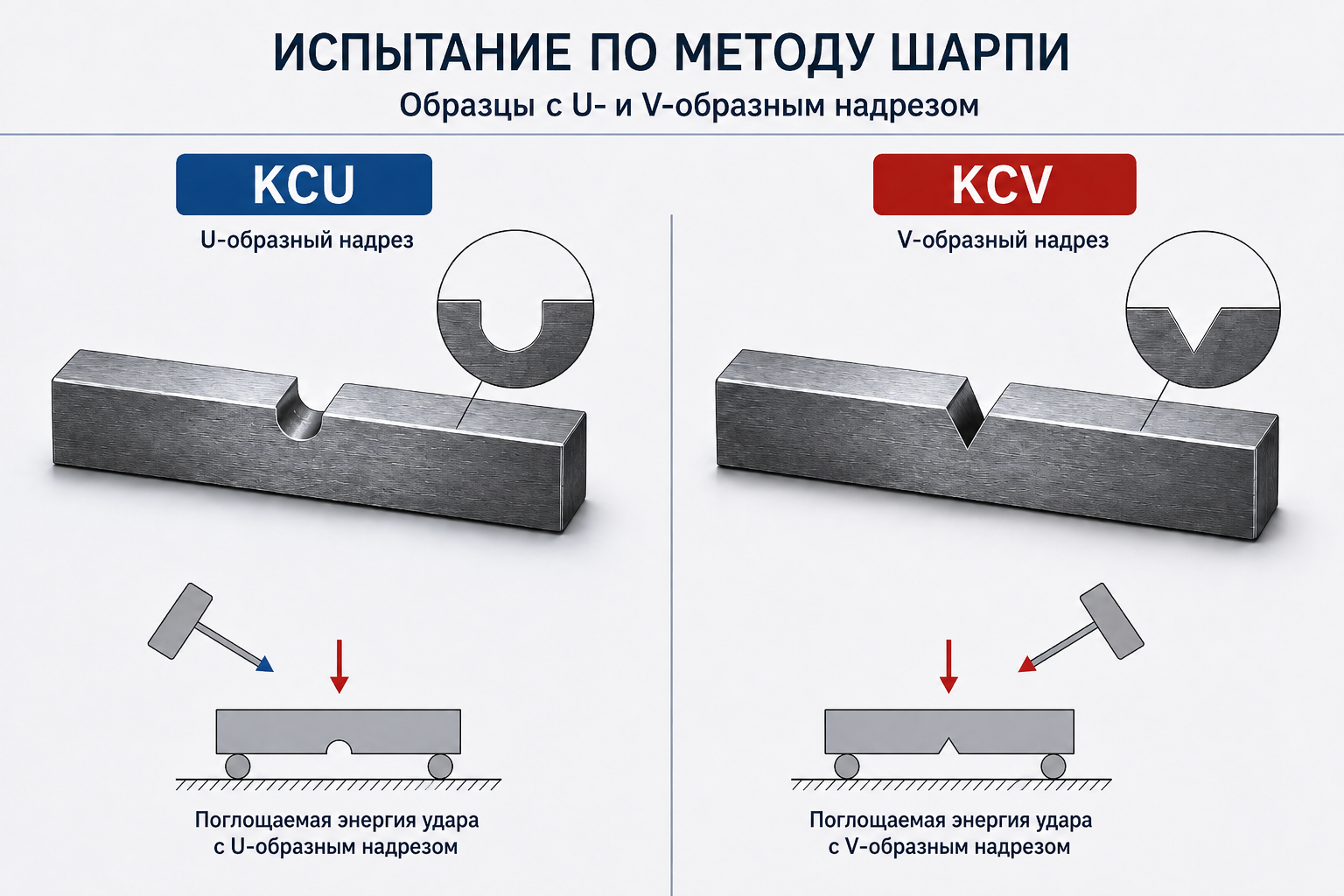

При испытании по Шарпи образец свободно устанавливают на две опоры. В его средней части расположен концентратор напряжений — надрез заданной формы. Маятник разгоняется под действием силы тяжести и наносит удар по образцу с противоположной стороны относительно надреза. На разрушение расходуется часть потенциальной энергии маятника. После прохождения нижней точки маятник поднимается на меньшую высоту. Разница между первоначальной энергией и энергией после разрушения используется для определения работы удара. Такой метод позволяет оценить способность металла сопротивляться быстрому распространению трещины при динамическом нагружении.

Почему температура испытания важна

Ударная вязкость многих металлов заметно зависит от температуры. При охлаждении некоторые стали становятся менее способными к пластической деформации и более склонными к хрупкому разрушению. В результате энергия, необходимая для разрушения образца, уменьшается. Поэтому испытания по Шарпи часто проводят не только при комнатной, но и при пониженной температуре. Для подготовки образцов к испытанию при заданной температуре применяют специальные термостатирующие устройства. При испытаниях при пониженных температурах для кондиционирования образцов может использоваться криотермостат FT, обеспечивающий их предварительную выдержку перед установкой на маятниковый копер. Это особенно важно для металлоконструкций, трубопроводов, транспортной техники и оборудования, эксплуатируемого в холодном климате. ГОСТ 9454-2025 предусматривает испытания при пониженных, комнатной и повышенных температурах. В зависимости от требований к продукции могут оцениваться работа удара, ударная вязкость и другие характеристики разрушения.

Как проводится испытание

• Перед испытанием проверяют размеры образца, качество поверхности и геометрию концентратора. Образец устанавливают на опоры маятникового копра в соответствии с методикой;
• Далее выбирают маятник с необходимым запасом потенциальной энергии и переводят его во взведенное положение;
• После освобождения маятник разгоняется и разрушает образец одним ударом. Копер фиксирует поглощенную энергию, после чего рассчитывают работу удара или ударную вязкость;
• Важно, чтобы образец был правильно установлен, удар приходился в заданную точку, а энергия маятника соответствовала предполагаемой энергоемкости разрушения.

Работа удара и ударная вязкость

Эти характеристики связаны, но не являются одним и тем же показателем. Поэтому при анализе результатов необходимо использовать именно тот показатель, который предусмотрен нормативным документом на конкретный материал или изделие.

Работа удара — энергия, которую поглотил конкретный образец при разрушении. Она выражается в джоулях.

Ударная вязкость характеризует эту энергию с учетом площади рабочего сечения образца в зоне надреза.

Как выбрать маятниковый копер

Основным оборудованием для испытаний по Шарпи является маятниковый копер. При выборе учитывают:

• максимальный запас потенциальной энергии;
• набор используемых маятников;
• диапазон измерения энергии;
• размеры образцов;
• способ взведения;
• систему регистрации результата;
• защитные ограждения;
• требования к автоматизации.

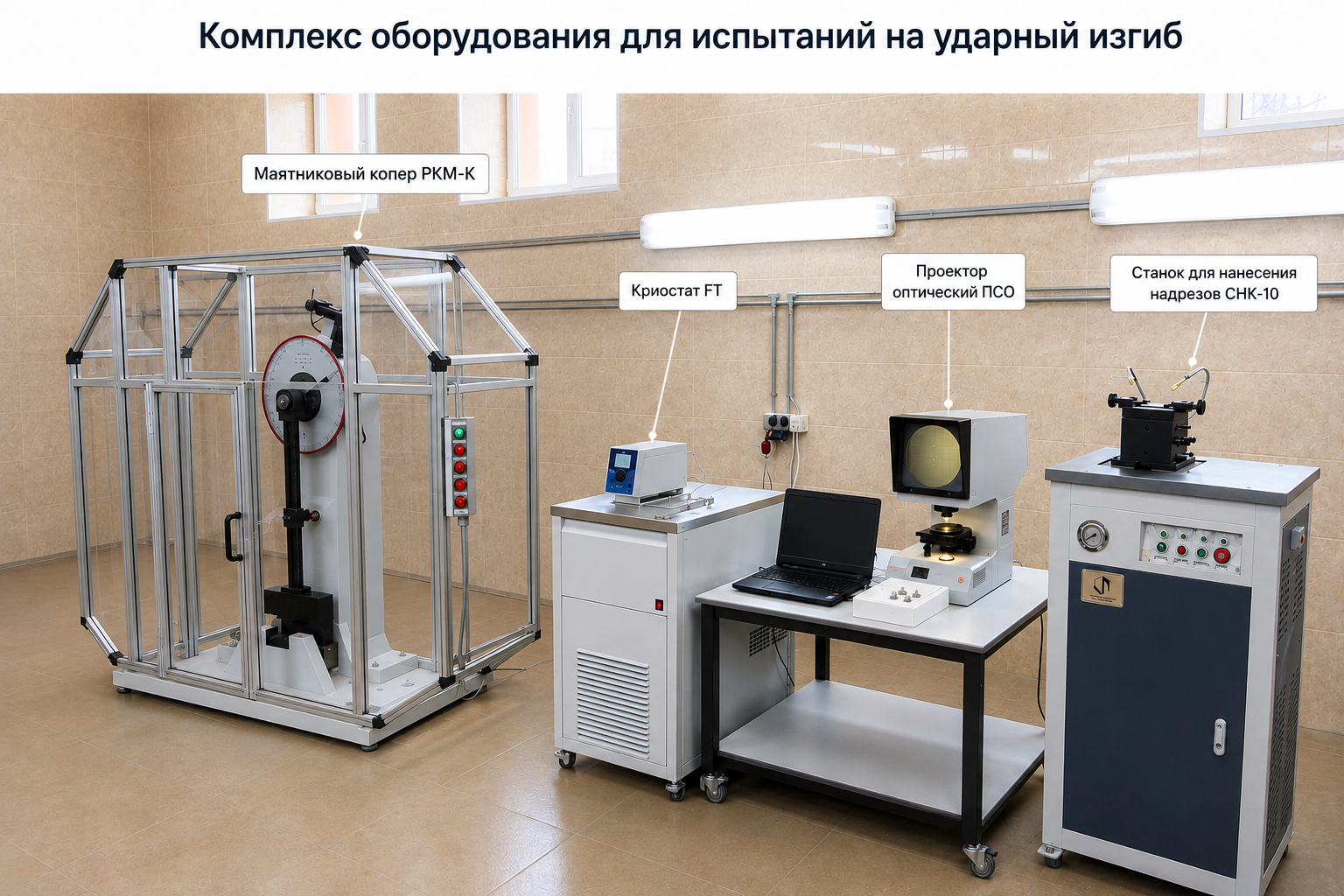

ООО «Эталон-Профит» выпускает маятниковые копры серии РКМ-К для испытаний черных и цветных металлов и их сплавов по методу Шарпи. В линейке представлены исполнения РКМ-К 300, РКМ-К 450, РКМ-К 500 и РКМ-К 800. В зависимости от модели применяются маятники с различным запасом энергии, что позволяет подобрать оборудование под требования конкретной методики и тип образцов. При подборе режима испытания важно учитывать, что запас потенциальной энергии маятника выбирают с учетом требований нормативной документации, размеров образца и ожидаемой работы удара. Поэтому запас энергии выбирают по требованиям стандарта и ожидаемому сопротивлению материала удару. Для серийных испытаний важны повторяемость установки образцов, стабильность температурной подготовки, а также возможность автоматизированного взведения и спуска маятника и цифровой регистрации результатов.

Что влияет на достоверность результата

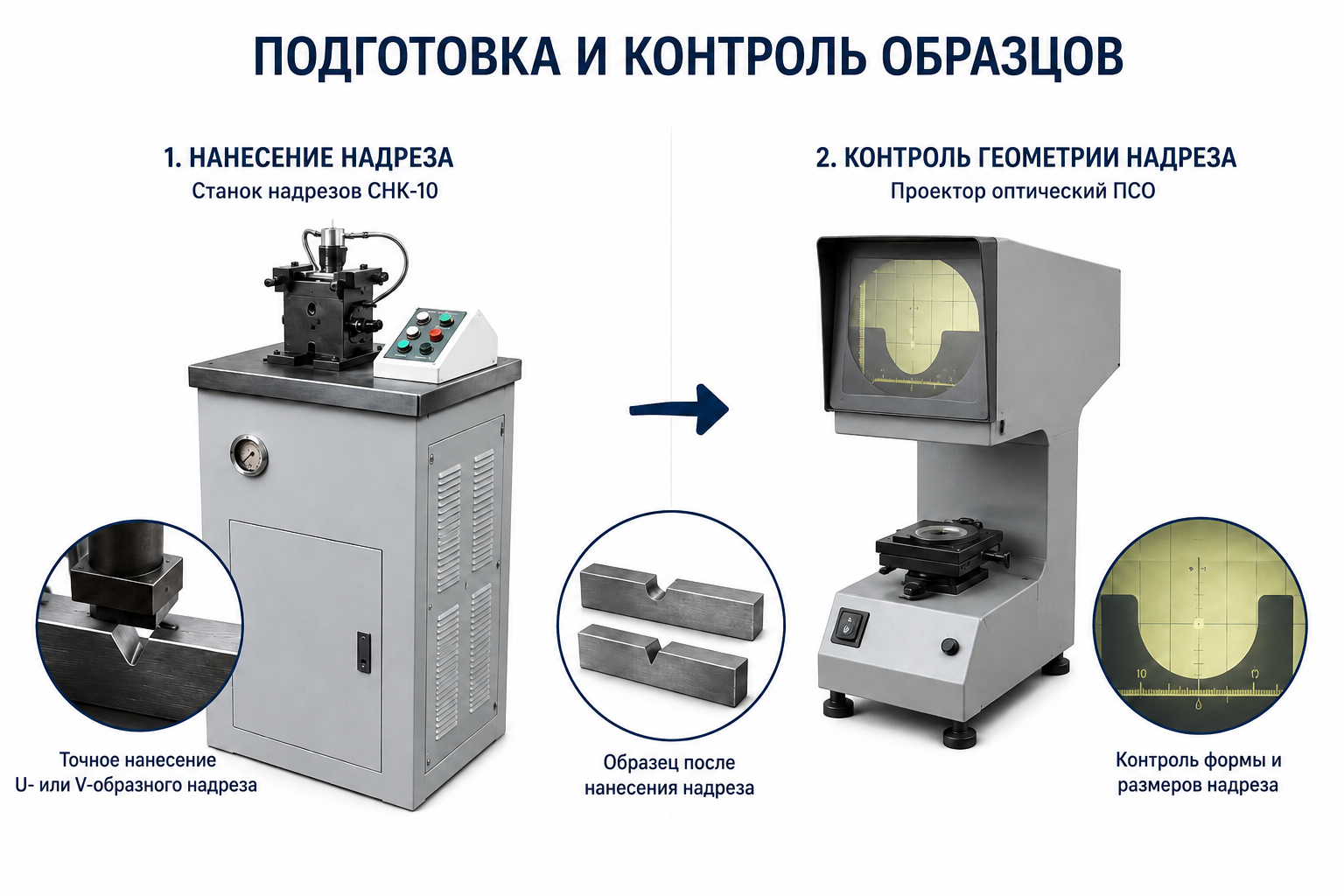

На результат испытания влияют не только свойства металла, но и качество подготовки образца и состояние оборудования. Особенно важна геометрия концентратора. Дефекты обработки в зоне надреза могут стать дополнительными очагами разрушения и изменить измеряемую энергию. Поэтому при сравнении разных партий металла условия подготовки и испытания должны быть максимально сопоставимыми. К основным факторам относятся:

• точность изготовления образца;
• геометрия и качество поверхности надреза;
• температура образца;
• правильность установки на опорах;
• положение точки удара;
• выбранная энергия маятника;
• техническое состояние и поверка копра.
